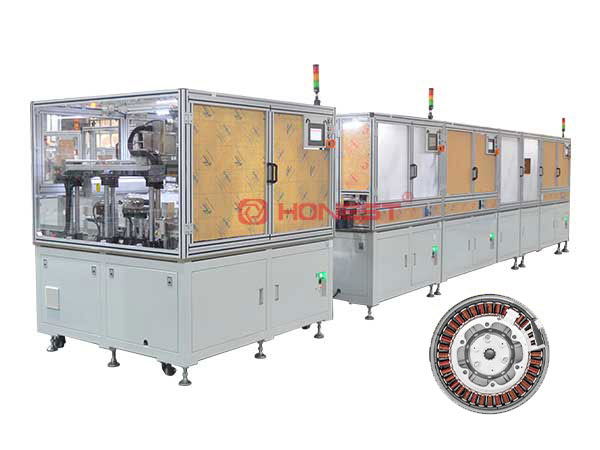

合利士商用車水泵電機定子裝配生產線主要工序分為：雙工位繞線機、成圓焊接機、激光打標&定子熱套機及性能檢測等工序，商用車水泵電機定子裝配生產線確保分塊水泵定子的生產質量，還能實現大規模、高效率的生產，滿足汽車電機制造業日益增長的需求。
分塊定子繞線（12瓣連繞，4聯為一組，由氣剪刀分斷）
成圓及焊接（配置成圓治具，人工上料；采用激光焊接）
模塊化、柔性化設計使產線具有更加廣泛的兼容范圍
性能檢測（綜合性能測試，氣密性測試）
程序邏輯嚴謹無誤，節拍調控得當，整線生產高效穩定，實現卓越生產效能
配套工控系統一鍵切換，減少產品轉型所需要的時間

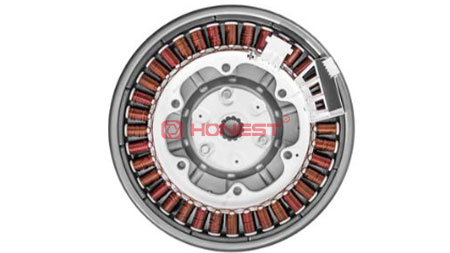

定子圖
繞線圖
|
功能 |
參數 |
|
生產效率 |
480S/PCS |
|
兼容產品 |
3款 |
|
換款時間 |
5min |
|
電壓 |
總進線 三相AC 380V 50HZ |
|
氣壓 |
0.45-0.65Mpa |
|
功率 |
90KW |
|
控制方式 |
PLC+HMI |
|
尺寸 |
26000(L)*7500(W)*3000(H)mm |
|
應用領域 |
商用車水泵定子 |
